時代TIME5150里氏硬度計

產品名稱： TIME5150里氏硬度計

上架時間：2023 品牌名稱：時代

全國電話： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內外市場占有率高

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業

1 新品簡介

TIME515X 系列硬度計是時代公司最新研發的一體化里氏硬度計系列產品，包含： TIME5150 里氏硬度計和 TIME5150P 電力專用型硬度計。

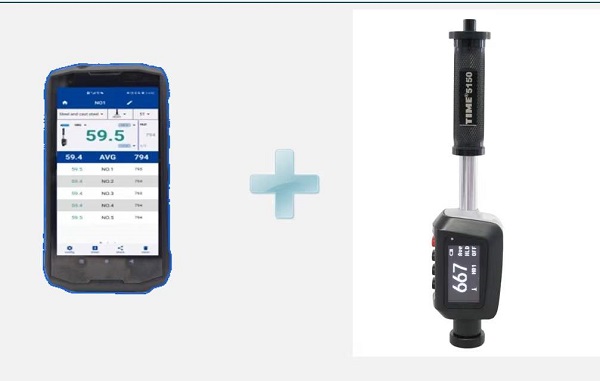

產品均采用 D 型沖擊裝置。全新造型設計，具有良好的便攜性及一定的單手操作性；采用大尺寸高對比度點陣 OLED 顯示屏，全新界面設計，配合靈活的按鍵操作，使信息顯示清晰、便捷；產品具有藍牙功能，測量數據既可通過微型藍牙打印機實時打印輸出，也可傳輸?shù)绞謾C端的專用檢測 APP 軟件（研發中，暫不提供），進行保存及后續處理。

TIME5150 里氏硬度計為標準版本，包含所有常用材料的硬度轉換表，還可測試強度、切換到國外硬度轉換表，測試范圍非常廣泛。

TIME5150P 電力專用型硬度計在標準版的基礎上，新增 9 種電力行業常用高合金鋼材料的硬度檢測，符合電力行業標準： DL/T 1845-2018 電力設備高合金鋼里氏硬度試驗方法，具有很強的專業適用性。

本系列產品具有自定義材料功能，用戶可很方便地通過對比試驗，生成自己專屬的硬度轉換表，解決使用預裝轉換表時“測值不準，誤差偏大”的傳統問題。

2 工作原理

用規定質量的沖擊體在彈力作用下 , 以一定速度沖擊試樣表面 , 用沖擊體在距試樣表面 1mm 處的回彈速度與沖擊速度的比值計算里氏硬度值。計算公式如下：

HL=1000 × VB / VA

式中：

HL—— 里氏硬度值；

VB—— 沖擊體回彈速度；

VA—— 沖擊體沖擊速度。

沖擊裝置輸出信號示意圖如下：

3 產品特點

» 產品體型小巧，具有良好的便攜性。

» 采用 128 × 64 圖形點陣 OLED 顯示屏，顯示效果好，信息豐富。

» 具有自定義材料功能，用戶可通過對比試驗生成專屬硬度轉換表。

» 具有自動識別常用沖擊方向功能。

» 可存儲 100 個測量平均值。

» 可預先設置硬度值上、下限，有超差提示，方便用戶批量檢測。

» 可切換至國外硬度轉換表，作為硬度轉換參考。

» 具有示值軟件校準功能。

» 可無線連接藍牙打印機，打印輸出測量數據。

» 可通過藍牙與智能手機端的專用測量 APP 連接，實現更強大的功能（預留）。

» 具有自動關機功能，且自動關機時長可調，或關閉該功能。

» 內置可充電鋰電池，采用 Type-C 插口充電，電池無記憶效應，充電方便，壽命長。

» TIME5150P 電力專用型硬度計，符合電力行業標準，可用于 9 種常用高合金鋼設備的硬度檢測。

4 適用范圍

代號	材料	硬度制	適用范圍
M01	鋼和鑄鋼 (Steel and Cast Steel)	HV	83 ～ 976
		HB	127 ～ 651
		HRC	17.9 ～ 68.5
		HRB	59.6 ～ 99.6
		HS	32.2 ～ 99.5
		HRA	59.1 ～ 85.8
M02	合金工具鋼 (Cold Work Tool Steel)	HV	80 ～ 898
M02	合金工具鋼 (Cold Work Tool Steel)	HRC	20.4 ～ 67.1
M03	不銹鋼 (Stainless Steel)	HV	85 ～ 802
		HB	85 ～ 655
		HRB	46.5 ～ 101.7
M04	灰鑄鐵 (Grey Cast Iron)	HB	93 ～ 334
M05	球墨鑄鐵 (Nodular Cast Iron)	HB	131 ～ 387
M06	鑄鋁合金 (Cast Aluminum Alloys)	HB	19 ～ 164
M06	鑄鋁合金 (Cast Aluminum Alloys)	HRB	23.8 ～ 84.6
M07	銅鋅合金 (Copper-Zinc Alloys)	HB	40 ～ 173
M07	銅鋅合金 (Copper-Zinc Alloys)	HRB	13.5 ～ 95.3
M08	銅錫合金 (Copper-Aluminum Alloys)	HB	60 ～ 290
M09	純銅 (Wrought Copper)	HB	45 ～ 315
M10	鍛鋼 (Wrought Steel)	HB	143 ～ 650

代號	材料	里氏硬度 HLD	強度 σ _b (MPa)
S01	低碳鋼（ Mild Steel ）	350 ～ 522	374 ～ 780
S02	高碳鋼（ High Carbon ）	500 ～ 710	737 ～ 1670
S03	鉻鋼（ Cr ）	500 ～ 730	707 ～ 1829
S04	鉻釩鋼（ Cr-V ）	500 ～ 750	704 ～ 1980
S05	鉻鎳鋼（ Cr-Ni ）	500 ～ 750	763 ～ 2007
S06	鉻鉬鋼（ Cr-Mo ）	500 ～ 738	721 ～ 1875
S07	鉻鎳鉬鋼（ Cr-Ni-Mo ）	540 ～ 738	844 ～ 1933
S08	鉻錳硅鋼（ Cr-Mn-Si ）	500 ～ 750	755 ～ 1993
S09	超高強度鋼（ SS.Steel ）	630 ～ 800	1180 ～ 2652
S10	不銹鋼（ ST.Steel ）	500 ～ 710	703 ～ 1676

TIME5150P 專享硬度表：

代號	電力高合金鋼材料	硬度制	適用范圍
D01	10Cr9Mo1VNbN(T/P91)( 母材焊縫 )	HB	140 ～ 284
D02	10Cr9MoW2VNbBN(T/P92)( 母材 )	HB	139 ～ 273
D03	10Cr9MoW2VNbBN(T/P92)( 焊縫 )	HB	157 ～ 322
D04	GH4145	HB	293 ～ 378
D05	22Cr12NiWMoV （ C422 ）	HB	247 ～ 369
D06	20Cr13	HB	190 ～ 303
D07	05Cr17Ni4Cu4Nb	HB	273 ～ 328
D08	14Cr12Ni13Mo2VN	HB	290 ～ 398
D09	22Cr12NiWMoV	HB	256 ～ 320

5 技術參數

» 沖擊裝置： D 型；

» 沖擊裝置特性和測量要求見表 1 ，球頭壓痕尺寸見表 2 ；

表 1

特性	參數
沖擊能量	11mJ
沖擊體質量	5.5g
球頭硬度	≥ 1600HV
球頭直徑	3mm
球頭材料	碳化鎢
試件最大硬度	1600± 100HV2
試件表面粗糙度 Ra	≤ 1.6 μ m
試件最小重量：
可直接測量	>5kg
需穩定支承	2 ～ 5kg
需密實耦合	0.05 ～ 2kg
試件最小厚度：
可直接測量	＞ 5mm
需密實耦合	≤5mm
硬化層最小深度	0.8mm

表 2

硬度	特性	參數
300HV	壓痕直徑	0.54mm
300HV	壓痕深度	24 μ m
600HV	壓痕直徑	0.54mm
600HV	壓痕深度	17 μ m
800HV	壓痕直徑	0.35mm
800HV	壓痕深度	10 μ m

» 示值誤差和示值重復性，見表 3 。

» 測量范圍： 170 ～ 960 HLD

» 測量方向： 360 °

表 3

標準里氏硬度塊硬度值	示值誤差	示值重復性
790 ± 40HLD	± 4 HLD	4 HLD
530 ± 40HLD	± 4 HLD	4 HLD

» 硬度制： HL 、 HV 、 HB 、 HRC 、 HRB 、 HS 、 HRA 。

» 強度： σ b 。

» 顯示： OLED 顯示屏， 128 × 64 圖形點陣。

» 數據存儲： 100 個測量平均值。

» 自定義材料數量：最多 5 種。

» 電力行業高合金鋼材料數量（限 TIME5150P ）： 9 種。

» 無線通訊接口標準：藍牙 4.2 。

» 數據輸出：便攜式藍牙打印機。

» 充電電源： 5V/1A 。

» 充電時間：約 3 小時。

» 尺寸： 177mm×38mm×29mm

» 重量：約 120g

6 品種規格

6.1 基本配置：

» 主機 1 臺；

» 小支承環 1 只；

» 尼龍刷（ I ） 1 只；

» 里氏標準塊（高值） 1 塊；

» 充電器 1 套；

» 掛繩 1 根。

6.2 選擇配置：

» 各種異型支承環。
