測量凸輪狀零件粗糙度的應用-TR300

用觸針法進行表面結構評定，首先就要保證在整個測量過程中，測針和導頭（如果有的話）始終與被測面接觸上；其次，儀器的垂直量程要足夠。（簡單理解，就是測針在粗糙度波峰波谷方向上所能夠到的最大落差）

這類工件，要測量的是外凸弧面，一方面，由于普通的粗糙度儀，其導頭和測針的結構尺寸、相對位置，必然導致在測量過程中，出現測針或?qū)ь^未能與被測面接觸上（走空了）的情況；另一方面，普通粗糙度儀的垂直量程到 300μm ，而這種外凸弧面，測量過程中的高低點落差很容易就超過這個范圍。這兩種情況，都將導致測量“超量程”、無法實現測值。——我們做過試驗，也確實如此。

為此，推薦使用北京時代之峰科技有限公司的時代 TR300 粗糙度形狀測量儀，采用無導頭方式（只保留測針）進行測量。

    根據工藝要求，“ Ra0.2  0.002 — 0.076/Wz5 2 ” ，即，粗糙度值為 Ra=0.2μm ，在濾波頻段 0.002mm 至 0.076mm 之間，測量 Wz 值（取 5 倍取樣長度，不超過 2μm ，而波紋度 W 值只能通過無導頭的方式測量）。這樣一來，我們在儀器的測量條件設置上就得設為：“垂直量程 800μm ，取樣長度 sampling length 0.25mm （相應地，濾波頻段為 0.002 — 0.25 ），評定長度為 5X0.25mm ”。

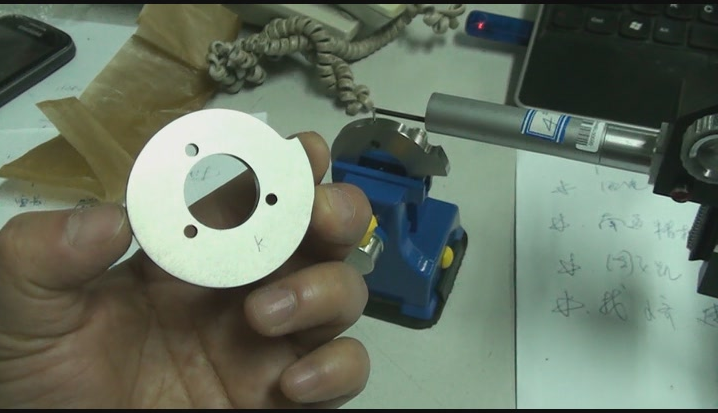

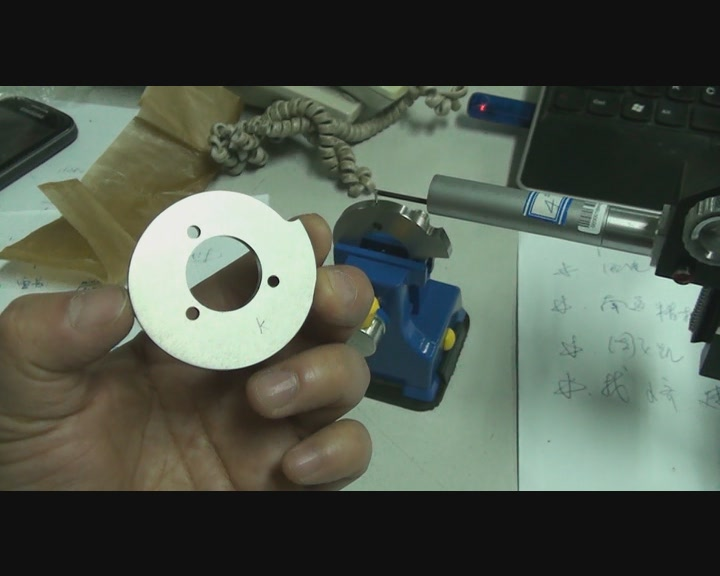

測量條件設置好之后，我們就開始擺放儀器和零件，要保證測針和被測面平穩接觸。鑒于零件較小，使用小臺鉗夾持即可，另外，由于 TR300 的測頭與主機之間是靠一個小升降架連接的，因此，儀器本身也不需要另配臺架，只要把它墊高一點即可，非常方便。

擺放好之后，有一點要特別注意，如前所述，在測針的行走過程中，其高低點落差較大（因?yàn)槭峭馔够∶妫?，如果測針的起始位置選擇的不合適，也可能會導致“超量程”，為了定量地顯示測針的起始位置，我們建議再配置 TR300 的專用軟件（儀器上顯示的針位，受液晶屏的限制，一是顯示范圍不夠，二是沒有定位數值的顯示），先通過軟件上的測針零位顯示，調好測針的起始位置。

調好位置之后，按鍵測量，一次測量即可同時獲得 Ra 值和 Wz 值。本次測量，有如下結果：一個工件， Ra=0.146μm ， Wz=0 ；另一個工件， Ra=0.196μm ， Wz=0 。

需要說明的是，受測量環境的限制（我們只是在辦公桌上簡單進行一些調試），測量并不嚴格。只是以此說明，您的測量要求， TR300 是可以勝任的。
